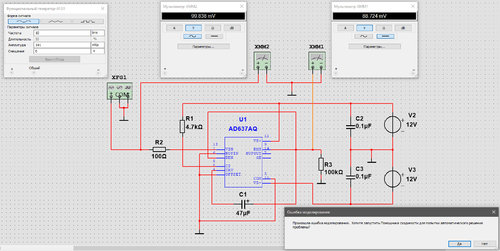

Иван34 Опубликовано 19 февраля, 2018 Автор Поделиться Опубликовано 19 февраля, 2018 (изменено) "Упала" модель AD637 в Multisim AD637.zip Изменено 19 февраля, 2018 пользователем Uno-S 1 Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

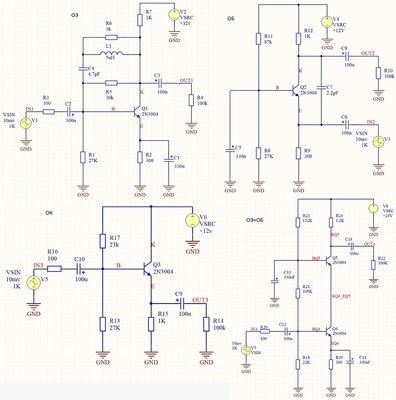

Иван34 Опубликовано 26 февраля, 2018 Автор Поделиться Опубликовано 26 февраля, 2018 (изменено) Модели каскадов ОЭ, ОБ, ОК, ОЭ+ОБ, выполнено в Altium Designer 17 :rolleyes: Каскады ОЭ_ОБ_ОК_ОЭ+ОБ (26.02.2018 12-00-59).zip Изменено 26 февраля, 2018 пользователем Uno-S 1 Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

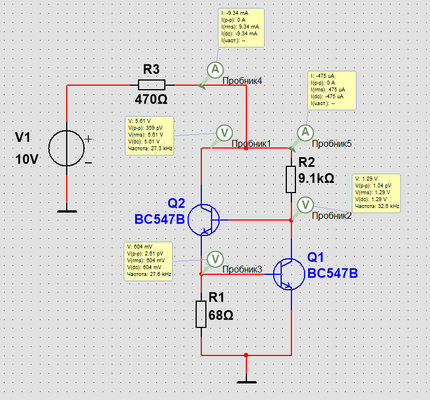

Иван34 Опубликовано 1 марта, 2018 Автор Поделиться Опубликовано 1 марта, 2018 BC547B источник тока 10ма \ BC547B источник тока 10ма.zip 1 Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

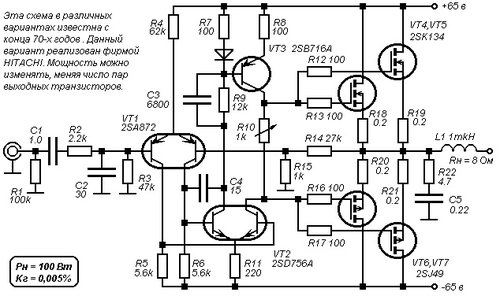

Иван34 Опубликовано 17 марта, 2018 Автор Поделиться Опубликовано 17 марта, 2018 (изменено) УМЗЧ "Хитачик-М" (модель в NI Multisim 14) УМЗЧ на дифф каскадах Хитачик-М.zip Изменено 22 марта, 2018 пользователем Uno-S Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

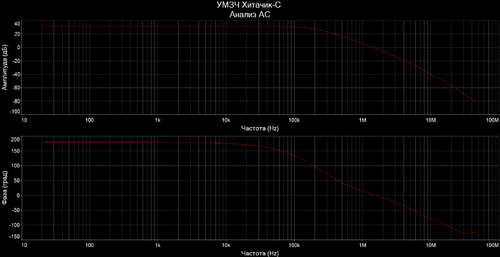

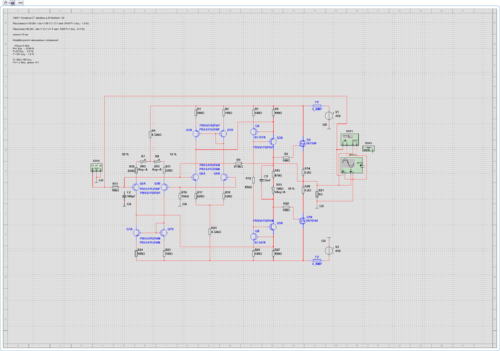

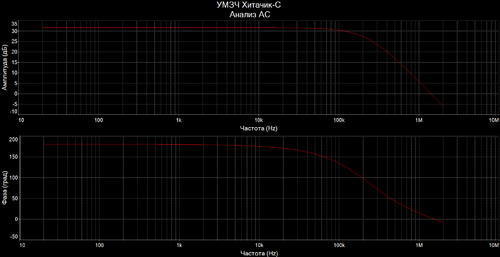

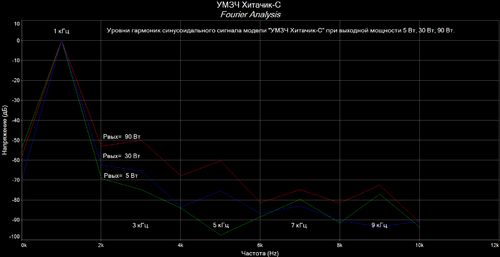

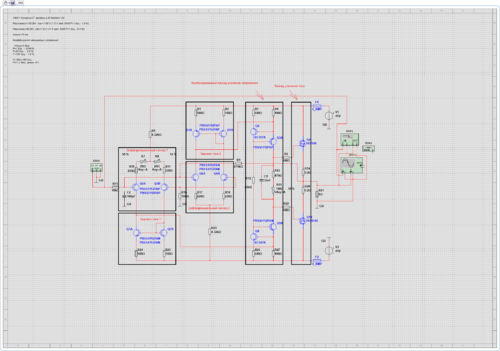

Иван34 Опубликовано 22 марта, 2018 Автор Поделиться Опубликовано 22 марта, 2018 (изменено) УМЗЧ Хитачик-С.zip Изменено 22 марта, 2018 пользователем Uno-S Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

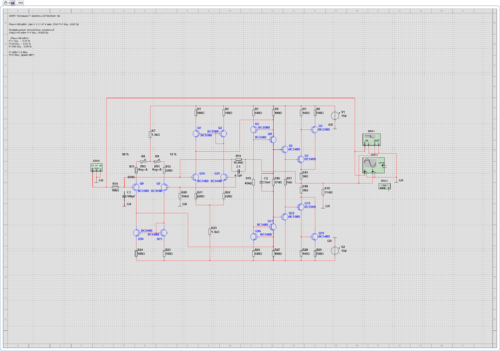

Иван34 Опубликовано 24 марта, 2018 Автор Поделиться Опубликовано 24 марта, 2018 УМЗЧ Хитачик-Т УМЗЧ Хитачик-Т.zip Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

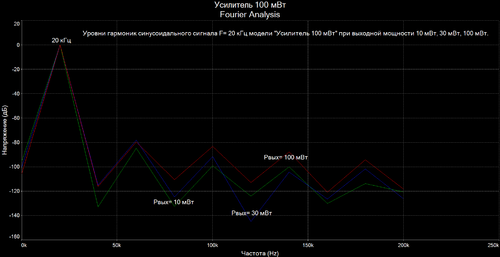

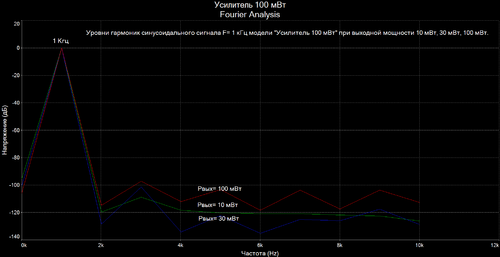

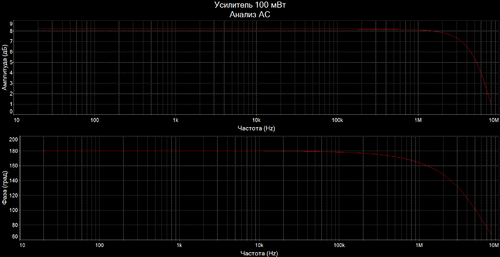

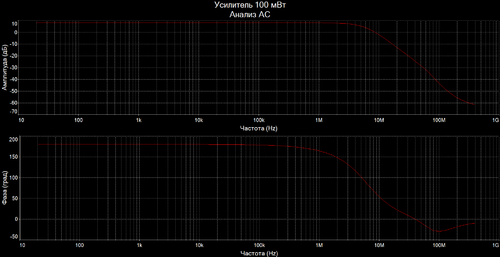

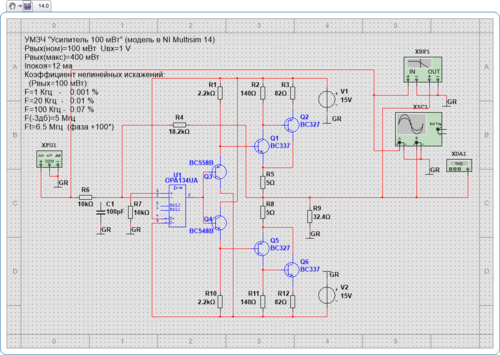

Иван34 Опубликовано 26 марта, 2018 Автор Поделиться Опубликовано 26 марта, 2018 (изменено) Усилитель (УМЗЧ) инвертирующий, мощностью 100 мВт с выходными каскадами на дискретных элементах, имеющим следящую обратную связь по току в оконечном каскаде. Усилитель 100 мВт.zip Изменено 26 марта, 2018 пользователем Uno-S Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

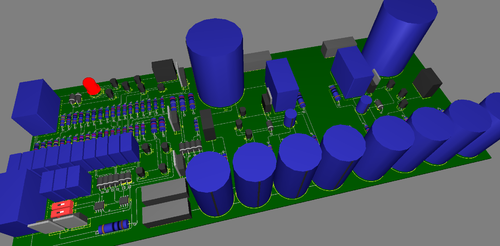

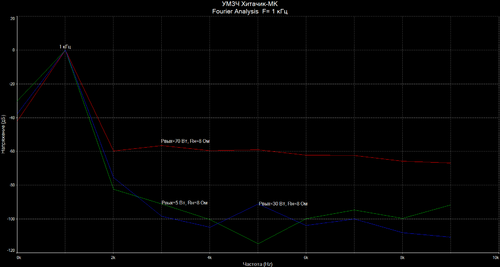

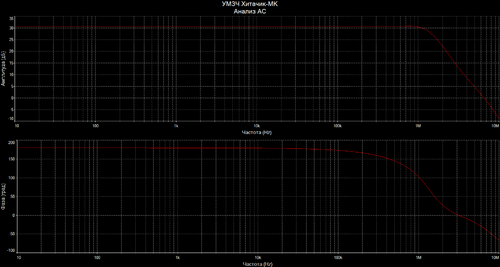

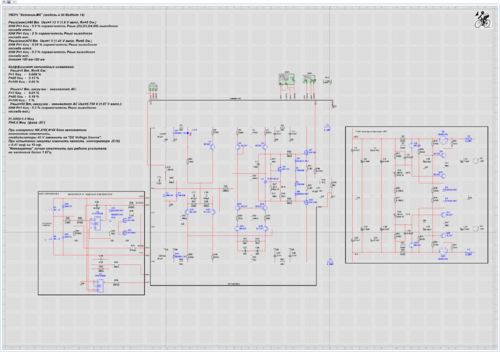

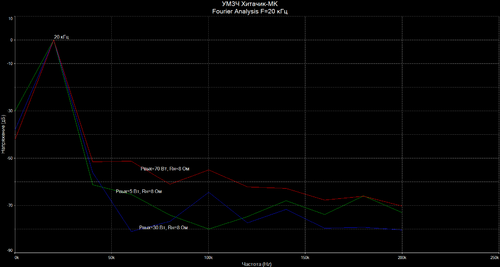

Иван34 Опубликовано 12 апреля, 2018 Автор Поделиться Опубликовано 12 апреля, 2018 (изменено) Усилитель (УМЗЧ) инвертирующий, мощностью 70 Вт с усилителем напряжения на каскоде и компенсатором импеданса проводников АС. УМЗЧ Хитачик-МК.zip Изменено 15 апреля, 2018 пользователем Uno-S 1 Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Nomad Опубликовано 12 апреля, 2018 Поделиться Опубликовано 12 апреля, 2018 А "холодный ток" - она мерит? B) Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

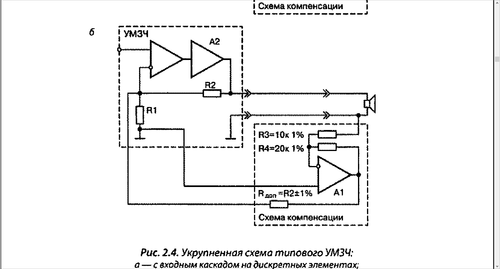

Иван34 Опубликовано 12 апреля, 2018 Автор Поделиться Опубликовано 12 апреля, 2018 (изменено) А "холодный ток" - она мерит? B) Компенсатор импеданса проводников АС? :rolleyes: Это схема трех-проводного подключения нагрузки,псевдо четырех-проводная схема, если можно так сказать. Решение было взято из книги Н. Сухова Лучшие конструкции унч. Суть заключается в охвате общей обратной связью усилителя проводников АС по постоянному и переменному току и компенсации электрических потерь в проводниках при прохождении тока к АС. Все что знал, рассказал :rolleyes: Но сейчас в модели это мертвый узел, чтобы испытать нужен эквивалент 'плохого проводника'. Изменено 12 апреля, 2018 пользователем Uno-S Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Nomad Опубликовано 12 апреля, 2018 Поделиться Опубликовано 12 апреля, 2018 В УНЧ конечно требуется компенсировать излишки. Но, Холодный ток - лучше собрать и пустить на обогрев палатки или дома. https://ale.io.ua/s18153/holodnyy_tok Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Иван34 Опубликовано 12 апреля, 2018 Автор Поделиться Опубликовано 12 апреля, 2018 В УНЧ конечно требуется компенсировать излишки. Но, Холодный ток - лучше собрать и пустить на обогрев палатки или дома. https://ale.io.ua/s18153/holodnyy_tok Прошедшие 100 лет у человечества с "модулями нулевой точки" дела не очень. :rolleyes: Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Иван34 Опубликовано 19 апреля, 2018 Автор Поделиться Опубликовано 19 апреля, 2018 (изменено) Стабилизатор +45V Видео Стабилизатор +45V.zip Изменено 19 апреля, 2018 пользователем Uno-S Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Nomad Опубликовано 19 апреля, 2018 Поделиться Опубликовано 19 апреля, 2018 Можно заказать в 3D и с сигналами, Качер Бровина? :unsure: Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

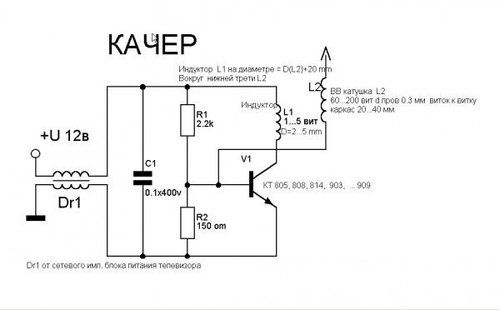

Иван34 Опубликовано 19 апреля, 2018 Автор Поделиться Опубликовано 19 апреля, 2018 Можно заказать в 3D и с сигналами, Качер Бровина? :unsure: Завтра попробую сделать модель по этой схеме: http://ucrazy.ru/video/1356162951-kacher-brovina.html Интересно стало,блокинг-генераторы работают ли в SPICE? :rolleyes: Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

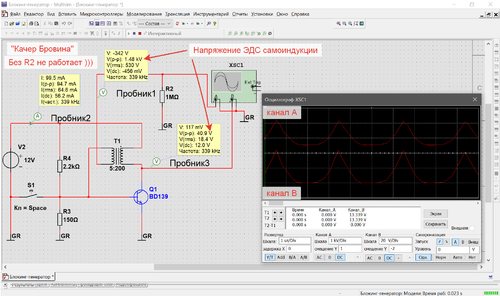

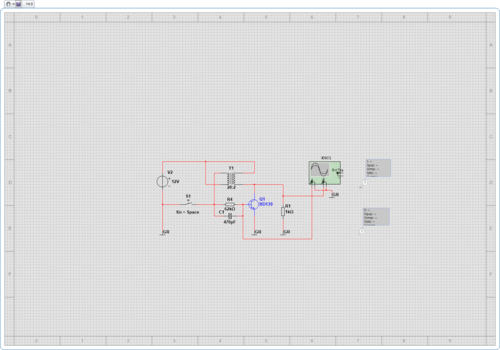

Иван34 Опубликовано 20 апреля, 2018 Автор Поделиться Опубликовано 20 апреля, 2018 (изменено) Блокинг-генератор. Блокинг-генератор.zip "Качер Бровина" Качер Бровина.zip Изменено 20 апреля, 2018 пользователем Uno-S Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

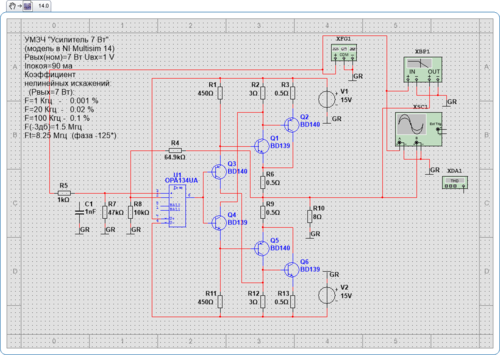

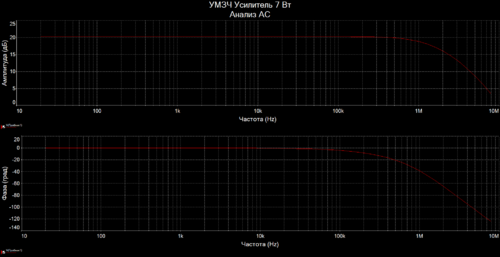

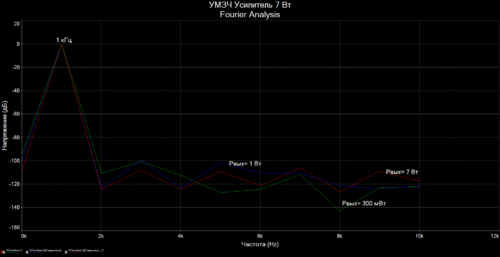

Иван34 Опубликовано 25 апреля, 2018 Автор Поделиться Опубликовано 25 апреля, 2018 (изменено) УМЗЧ Усилитель 7 Вт Spoiler УМЗЧ Усилитель 7 Вт.zip Изменено 25 апреля, 2018 пользователем Uno-S Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
