NI Multisim

[Иван34]

Популярный программный пакет, позволяющий моделировать электронные схемы и разводить печатные платы.

Можно использовать как игрушку,делая модели электрических принципиальных схем долгими зимними вечерами. :rolleyes:

Скачать (RU): https://yadi.sk/d/kmaYNmIlmNrxa

Тема профиля темы: http://cxem.net/software/multisim.php

Видео:

Изменено 21 декабря, 2015 пользователем Uno-S

[Иван34]

Каскад ОК из предварительного усилителя Radiotehnika УП-001 модель.

Radiotehnika УП-001 каскад Ок.zip



Каскад ОЭ 30гц-3Мгц (-3db) модель.

Оэ 30гц-3Мгц (-3db).zip





Каскод с динамической нагрузкой.

F(-3дб)=23 Гц-400 КГц

Кu=50 дб

Кни=1% F=1 КГц или F=100 КГц

поломанный каскод F(-3дб)=23 Гц-400 КГц.zip

Изменено 22 декабря, 2015 пользователем Uno-S

[Zuka]

Надо попробовать. Эту прогу еще не юзал, кажется. Хотя интерфейс какой-то знакомый. Спасибо, попробую.



ЗЫ. А, NI - это National Instruments. Тогда пробовал какую-то раннюю версию. Насколько помню, понравилась. Простая, наглядная. Надо освежить.

Изменено 21 декабря, 2015 пользователем Zuka

[Nomad]

Все это хорошо, но закон тока соблюдаются "для участка цепи", а не не для "резонансных явлений" по Тесле :angry:

[technicien]

Надо попробовать. Эту прогу еще не юзал, кажется. Хотя интерфейс какой-то знакомый. Спасибо, попробую.

Протеус так же похож :) Одна беда в этих программах, не умеют взводить RS-триггер при включении в нужное состояние через конденсатор. Хотя в реальной схеме все работает.

[Иван34]

Многофазный генератор на элементах триггера Шмитта.

многофазный генератор на элем. триг. шмитта.zip

Изменено 24 декабря, 2015 пользователем Uno-S

[Иван34]

Генератор с модуляцией и два одновибратора на триггерах Шмитта.

генератор с мод. + 2 одновибратора на триг. шмитта.zip

[Иван34]

Генератор F=5Мгц "Емкостная трехточка". ОК с последовательным LC контуром.

Один из вариантов генератора Колпитца.

Генератор Fрез=5 Мгц схема Емкостная трехточка.zip

Изменено 27 декабря, 2015 пользователем Uno-S

[Иван34]

Генератор F=5 Мгц "Емкостная трехточка" ОБ и резонирующий LC контур. :rolleyes:

Генератор емкостная трехточка об 5 Мгц + рез. LC контур.zip

Изменено 29 декабря, 2015 пользователем Uno-S

[Иван34]

Супервизор питания и проблема сходимости. :rolleyes:

Супервизор питания для велофары модель.zip

[Иван34]

Последовательный понижающий шим преобразователь с адаптивной регулировкой мощности светодиода 2,5-5 Вт (терморезистор в цепи обратной связи) для велофары (промежуточный вариант)

Частичная модель.

Модель велофары.zip

Изменено 10 января, 2016 пользователем Uno-S

[Иван34]

Несимметричный триггер для управления другим узлом (управление одной кнопкой).

D2 работает в качестве форсажника для ключа Q1

вкл-выкл одной кнопкой биполярные транзисторы.zip

вкл-выкл одной кнопкой +12v биполярные транзисторы.zip

Изменено 20 января, 2016 пользователем Uno-S

[technicien]

Uno-S, Вопрос, почему транзистор биполярный (Q2) и почему базу подтянули к массе через такое малое сопротивление?

Изменено 22 января, 2016 пользователем technicien

[Иван34]

Uno-S, Вопрос, почему транзистор биполярный (Q2) и почему базу подтянули к массе через такое малое сопротивление?

Питание схемы 3V,выбор биполярных ключей здесь очевиден,у полевых ключей пороговое напряжение исток-затвор не позволит работать нормально при низких напряжениях питания.

D2 стабилитрон работает на обратной ветке ВАХ в режиме стабилизации напряжения и на нем падает около 2-х вольт.

В этой модели очень интересна работа заряженной емкости С1 с разрядом барьерных емкостей Q1 и D2 при выключении триггера.

Изменено 23 января, 2016 пользователем Uno-S

[technicien]

Uno-S, я драйвер светодиода имел в виду, там питание 3 вольта? Есть полевики которым полутора вольт на затворе хватает

Изменено 23 января, 2016 пользователем technicien

[Иван34]

Uno-S, я драйвер светодиода имел в виду, там питание 3 вольта? Есть полевики которым полутора вольт на затворе хватает

Даташит в студию.

[Иван34]

Uno-S, я драйвер светодиода имел в виду, там питание 3 вольта? Есть полевики которым полутора вольт на затворе хватает

R5\R2 Q2 ключевой режим работы,усиление по току ключа 100,в импульсе 20.



Даташит в студию. :rolleyes:

[technicien]

Даташит в студию.

P-канал http://www.cheertech.com.tw/Niko-sem/Data%20sheet%5CPA102FDG.pdf пороговое напряжение открытия -1.2V, при -3V смотрим график Vgs(Rds)

N-канал http://www.irf.com/product-info/datasheets/data/irf7842.pdf гарантированно откроется при 2.5 вольтах, при трех вольтах обещает открыться с весьма малым Rds



R5\R2

Если важно соотношение этих резисторов, то может имеет смысл взять сопротивления на порядок больше?

[FAZer]

25Ом нифигаси ))

про 3вольта чтёто не понял, получается, что все интегральные микросхемы с напряжением питания ниже 5 вольт на биполярниках?!?

[Иван34]

Даташит в студию.

P-канал http://www.cheertech.com.tw/Niko-sem/Data%20sheet%5CPA102FDG.pdf'>http://www.cheertech.com.tw/Niko-sem/Data%20sheet%5CPA102FDG.pdf пороговое напряжение открытия -1.2V, при -3V смотрим график Vgs(Rds)

N-канал http://www.irf.com/product-info/datasheets/data/irf7842.pdf гарантированно откроется при 2.5 вольтах, при трех вольтах обещает открыться с весьма малым Rds



R5\R2

Если важно соотношение этих резисторов, то может имеет смысл взять сопротивления на порядок больше?

3V GS выход на граничный режим насыщения этого ключа.(P-канал http://www.cheertech.com.tw/Niko-sem/Data%20sheet%5CPA102FDG.pdf пороговое напряжение открытия -1.2V, при -3V смотрим график Vgs(Rds))

Ключ должен работать,а не болтаться. :rolleyes:

Насчет схемы преобразователя на MC34063,КПД не очень,максимум 80%-85%,и схема управления силовым ключом не для полевых ключей. :rolleyes:



l5985.pdf преобразователь,есть в Омске в дане.

Изменено 24 января, 2016 пользователем Uno-S

[technicien]

3V GS выход на граничный режим насыщения этого ключа

Ключ гарантированно работает при полутора вольтах на затворе, а по графику видно, что сопротивление открытого канала при -3 вольтах будет от 150 мОм до 200 мОм в зависимости от температурного режима.



Ключ должен работать,а не болтаться. :rolleyes:

Параметр Vgs treshold voltage в самом начале приведен и обещает гарантированные открытие уже после -1,25 вольта



Насчет схемы преобразователя на MC34063,КПД не очень,максимум 80%-85%,и схема управления силовым ключом не для полевых ключей. :rolleyes:

Я вообще не понял выбор этой микросхемы с одной стороны у нас ограничение по току выходит 1,5А с резистором R1, а с другой есть еще обратная связь по напряжению образованная делителем R7 и R6. Где то не доглядел? :)

[Иван34]

3V GS выход на граничный режим насыщения этого ключа

Ключ гарантированно работает при полутора вольтах на затворе, а по графику видно, что сопротивление открытого канала при -3 вольтах будет от 150 мОм до 200 мОм в зависимости от температурного режима.



Ключ должен работать,а не болтаться. :rolleyes:

Параметр Vgs treshold voltage в самом начале приведен и обещает гарантированные открытие уже после -1,25 вольта



Насчет схемы преобразователя на MC34063,КПД не очень,максимум 80%-85%,и схема управления силовым ключом не для полевых ключей. :rolleyes:

Я вообще не понял выбор этой микросхемы с одной стороны у нас ограничение по току выходит 1,5А с резистором R1, а с другой есть еще обратная связь по напряжению образованная делителем R7 и R6. Где то не доглядел? :)

3 А в амплитуде с помощью R1,1.5 А средний ток через светодиод.

Обратная связь имеет терморезистор с отрицательным ткс,и поддерживает температуру перегрева в корпусе вело фары примерно +20-25*С.

Если велосипедист стоит фара светит 2.5 Вт,поехал со скоростью примерно 15 км\ч (4 м\с) температура перегрева упадет примерно в 2 раза за счет увеличения эфф. охлаждения набегающим потоком воздуха, а мощность возрастет до 5 Вт с температурой перегрева в корпусе вело фары +20-25*С.

Этот вариант изначально имеет существенный минус- большая тепловая инерция корпуса вело фары.

Изменено 25 января, 2016 пользователем Uno-S

[technicien]

Uno-S, если терморезистор будет на подложке светодиода закреплен то как минимум будет рабочая защита от перегрева. То есть выходит что пока фара холодна, работаем на полном токе который задаем резистором R1, если нагрелись то через делитель с терморезистором на вход компаратора в преобразователе получаем напряжение выше 1.25 вольта и уменьшаем скважность для снижения мощности. Ну и кроме всего прочего если питание 3вольта и фара холодная то работаем в режиме директдрайв?

Всеж надо самому попробовать самому посимулировать такую схему, любопытно стало:-)

[Иван34]

Uno-S, если терморезистор будет на подложке светодиода закреплен то как минимум будет рабочая защита от перегрева. То есть выходит что пока фара холодна, работаем на полном токе который задаем резистором R1, если нагрелись то через делитель с терморезистором на вход компаратора в преобразователе получаем напряжение выше 1.25 вольта и уменьшаем скважность для снижения мощности. Ну и кроме всего прочего если питание 3вольта и фара холодная то работаем в режиме директдрайв?

Всеж надо самому попробовать самому посимулировать такую схему, любопытно стало:-)

Вынос терморезистора на подложку светодиода или на стакан возле подложки в разы уменьшит тепловое сопротивление и уменьшит время реакции на изменение температуры.

[Иван34]

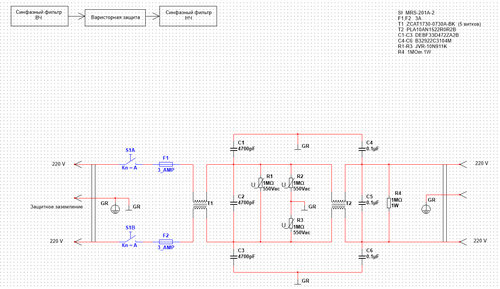

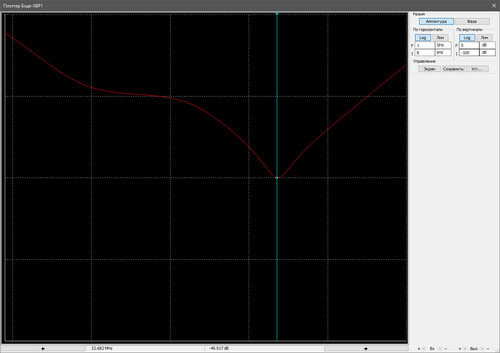

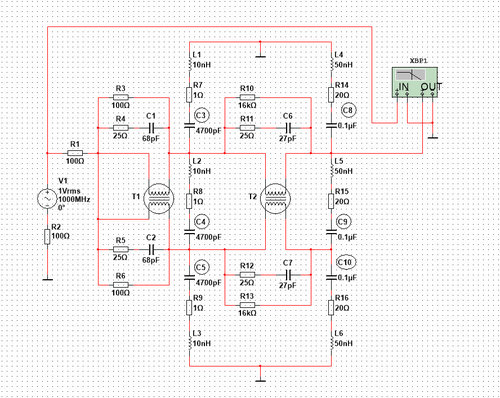

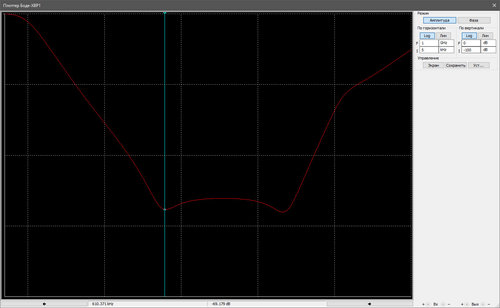

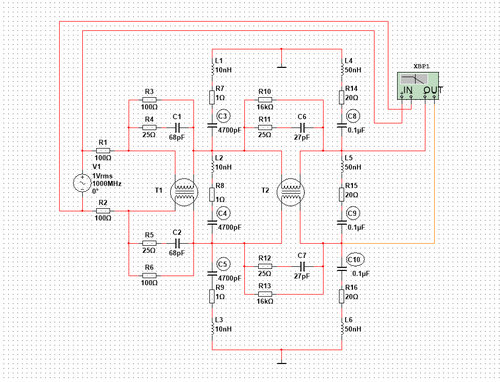

Сетевой фильтр на базе синфазных трансформаторов.













Сетевой фильтр.zip

Изменено 16 февраля, 2018 пользователем Uno-S
