регистратор,магнитола,зарядник с аккумами

[qwerty55]

1. Автомобильный видеорегистратор Mystery MDR-630(новый)+карта microSD 8gb, цена 1000руб.

2. Штатная магнитола 2din для Toyota Corolla E120(2005)состояние техническое и эстетическое на 5. Цена 2000руб.

3. Зарядное устройство GP + 2 аккумулятора по 750 mah ААА. Цена 400 руб.

Изменено 8 февраля, 2016 пользователем qwerty55

[Ogion]

У магнитолы AUX есть?

[qwerty55]

У магнитолы AUX есть?

нету

[Random]

а разъем под чейнджер?

[qwerty55]

а разъем под чейнджер?

вот даже не знаю, если интересно то вечером сфотаю со всех сторон и выложу фотки

[Random]

это я к тому что если есть разъем, то Степану можно тогда аух организовать

[qwerty55]

это я к тому что если есть разъем, то Степану можно тогда аух организовать

вот так выглядят разъёмы у магнитолы, есть тут такой разъём?

[Ogion]

Ты про такую приблуду? http://ru.aliexpress.com/w/wholesale-toyota-corolla-aux-adapter.html

У меня вообще какая-то японская стоит, я запаялся в дорожки от кассеты к усилителю, но есть проблема с тем, что там детектор какой-то вырубает звук когда на кассете сторона заканчивается чтобы перемотать до след трека.

Так как меня душит жаба покупать магнитолу (а дальше колонки, шумку, колонки назад, саб... стоит только начать), эту штуку покупать меня душит еще большая жаба.

[Ogion]

Хотя стоп, я там новомодные блютуз адаптеры только заметил за 2к, а там еще за 300 провод есть, то есть в этот разъем просто запаяться можно. Надо посмотреть есть ли у меня такой.

Но вряд ли, года два назад я в сети только вариант с запайкой в линию от касетника нашел.

[Ogion]



Раз уж тут начали общаться, тут и спрошу.



Это распиновка моей магнитолы, только что вытащил ее из машины, но проверить сходу не могу, так как нет блока на 12в. Судя по форумам, нельзя просто запаяться на CN702 2-5, надо еще что-то замкнуть. Есть идеи что?



Магнитола: Toyota 08600-00e10. Она же Pioneer FH-M8077zt

[Nomad]

Какой у тебя разъем сфотографируй же. По твоему рисунку CN702 питание, тыкай в 11 и 12 пин.

12 вольт набирай из аккумуляторов. Или притаскивай запитаем!

[Nikovit]

Предварительная бронь на регистратор :rolleyes:

[Ogion]

Какой у тебя разъем сфотографируй же. По твоему рисунку CN702 питание, тыкай в 11 и 12 пин. 12 вольт набирай из аккумуляторов. Или притаскивай запитаем!

Рептилойды не верят схемам?



Питалово по схемам на 7, 11. Но это выход питалова на ченджер, так что оно мне не надо.

[Nomad]

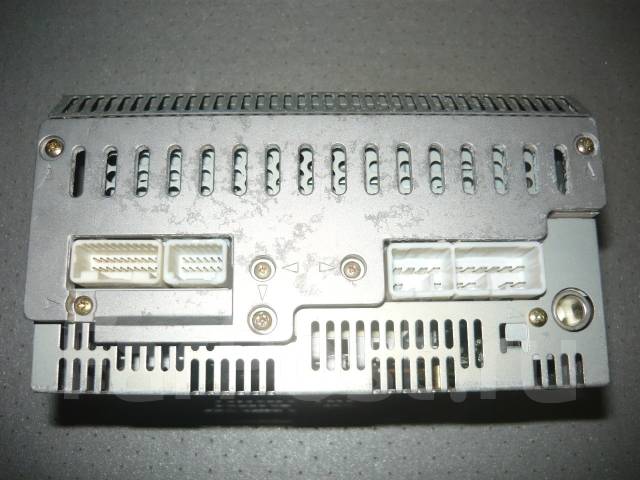

http://static.baza.farpost.ru/v/1453551801245_bulletin



Такая что-ли?

На 16 пиновом, разъеме подавай плюс 12, на 3 и 4 контакт.

Массу на корпус.

Или на 12 пиновом 11 и 12, все равно они связаны.

Изменено 11 марта, 2016 пользователем Nomad

[Ogion]

Тут вопрос не куда питалово подать, а как ее в режиме усилка запустить?

Я пробовал в 12-и пиновом на 2-5 подать сигнал с плейера и поиграться с Mute и TX+, TX-, поискрил немного, но звука так и не услышал.

Зажимал всякие кнопачки на панели, но в режим ченджера тоже не попал.

[Ogion]

[Nomad]

Если не запело сразу, хотя-бы по одному каналу. То надо разблокировать Tx.

TX это команды, управление ченджером. Линию туда не подсунешь. Можно взять сигналы с AVC-LAN 9-10 pin (CN703).

Ну и питание ACC и Bat, всё же закоммутируй на него.

Изменено 11 марта, 2016 пользователем Nomad
