современный вынос на стартон

[VIRus]

собственно загорелось мне на свой спутник поставить вынос другой,но вся проблема в том что посадочный диаметр родного 22мм а нам надо 31.8.



был выточен переходник

крепится он родным винтом держащим эту трубу рулевую



его чертеж(только разрез не верно сделан,но думаю разобраться можно)



а вот так все это выглядит в сборе :)



ах да,еще крышечка на верх была сделана



вот теперь можно ставить любой вынос под 1-1.8 :) осталось только навести оканчательный марафет

[Doomsday_machine]

зачетно!

[FAZer]

а резьба заштифтована?

[VIRus]

а резьба заштифтована?

т.е.? не понимаю вопроса

[Nicord]

Надо бы предусмотреть защиту от откручивания.

[sss]

Надо бы предусмотреть защиту от откручивания.

+1



а вообще идея хорошая! но надо кое что ещё улучшить, ибо нагрузка от руля идёт на маленький кусочек резьбы

Изменено 26 августа, 2011 пользователем sss

[VIRus]

когда вынос был родной,ничего вроде не откручивалось,тут тоже думаю ничего не открутиться,хотя для подстраховки можно трубу чуть чуть смазать канифолью разведенной,хрен открутиш :)

[FAZer]

адъ, внезапно откручивающийся руль!!!



Это почти не хуже Германовского сдвижного руля





Изменено 26 августа, 2011 пользователем FAZer

[sss]

когда вынос был родной

вынос родной фиксируется в штоке вилки расклинивающей "штукенцией" которую фиг сдвинешь, даже если ослабишь фиксирующий болт.



а резьба, в данной конструкции, нужна была только для фиксации вилки в раме (рулевой колонке) и регулировке люфта. и сейчас ты пытаешься приспособить кусочек штока с резьбой для того что бы выдержать твой вес.

[FAZer]

Обычно такие адаптеры выглядят так





т.е. зажимаются внутрь рулевой трубы, как родной вынос







Изменено 26 августа, 2011 пользователем FAZer

[VIRus]

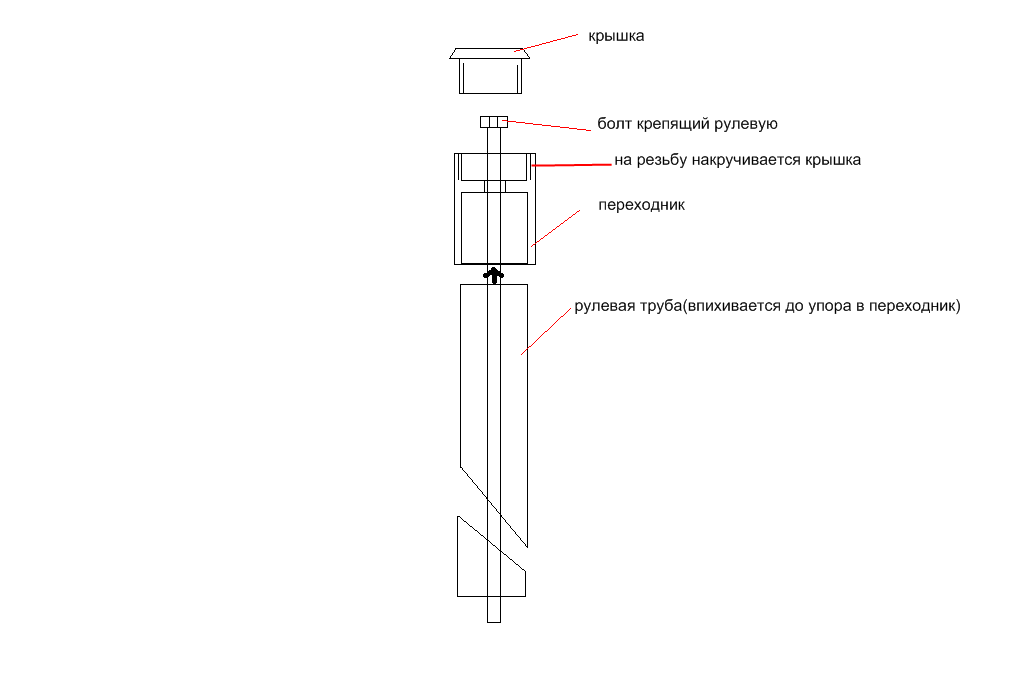

не не,вы что то путаете,резьба там только для того чтобы крышку держать,а рулевая труба с другой стороны вставлена



в общем примерно так


Изменено 26 августа, 2011 пользователем VIRus

[FAZer]

охтыж, вот это оверкилл! т.е. ты хочешь сказать, что это не обычный монолитный вынос для резьбовой рулевой, а некий мутант, который переделан тобой на 1 1/8 дюйма??



обычный вынос такой







Изменено 26 августа, 2011 пользователем FAZer

[VIRus]

все верно,там на первой фотке видно что вынос состоит из 2х частей,труба и сам вынос.вот этот вынос я сбил и нацепил переходник.



вобще сейчас это выглядит вот так

[sss]

VIRus, а как сделана фиксация от проворачивани этой надстройки?

[VIRus]

а никак,там труба в натяг заходит(забивал ее туда),да и если начнет проворачиваться просто вклею ее туда и все
