Всем привет.

Хотел бы начать повествование не совсем литературным языком, т.к не стыкуется эта лялка с мозговой деятельностью, скорее с её отсутствием и полной безбашенностью.

Но простым и понятным всем, без нагромождения терминами.

Получится некий отзыв-обзор, т.к бока помять на подобных штуках я уже не раз успел.



И так,  перед вами, произведение канадских инженеров и тайванских сварщиков.

Модель двух подвесной, полностью переработанной рамы, в черно-бело-золотом исполнении.

Заходя издалека, на вскидку...  стоп, я ж уже летал на таком. Да не важно, пусть я тоже первый раз вижу это вместе с вами.

Однако, что этот или иной элемент сделан глупо и не работает буду все же писать.

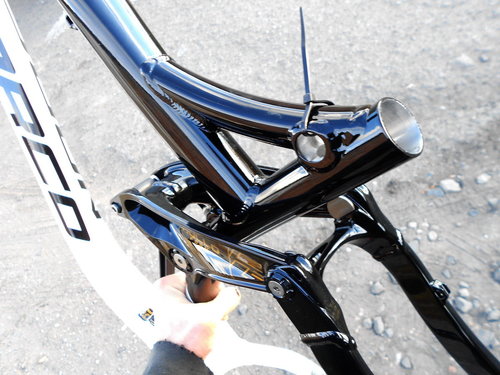

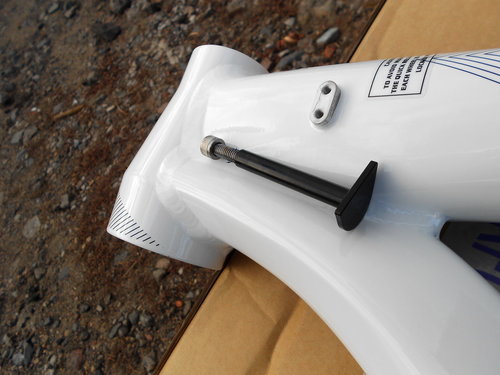

И так.  Интересности. Как видно на первом фото, это интегрированный зажим подседельного штыря.

Решение, выглядит эстетично и аккуратно, стык двух труб,  однако зажим-бочонок(отсутствует на фото) тяжеловат,  заменить более легкой версией, как классический хомут не получится.

К тому же, вертикальная труба рамы и подседельный штырь имеют маленький, но достаточный зазор для попадания песчинок из-под заднего колеса.

Сама труба внутри пройдена разверткой.

8.thumb.jpg.510d95c120c11682e088792fe936c2b0.jpg3.thumb.jpg.555f57f82c0512c6f21a7974aaef775c.jpg

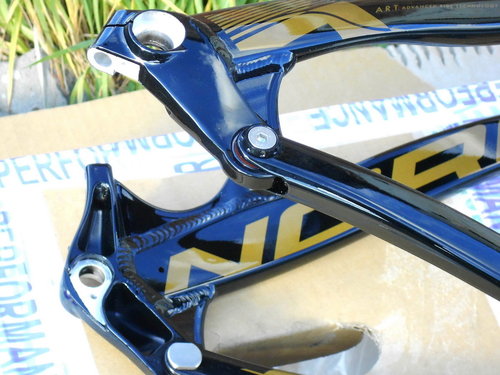

Следующий момент это  м-м-м-м-м перышки !!  Просто прелесть.

Толстые, отводы полые, все проварено, никаких острых углов и бездумно "приклеенных" деталей.

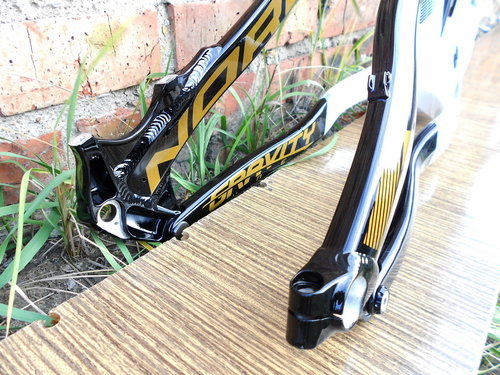

Дропаут просто "надет" на перо буквой П и обварен по кругу.  Все монолитно и крепко. надеюсь )

Крепление тормоза - постмаунт., если не ошибаюсь сразу на 180 ротор.

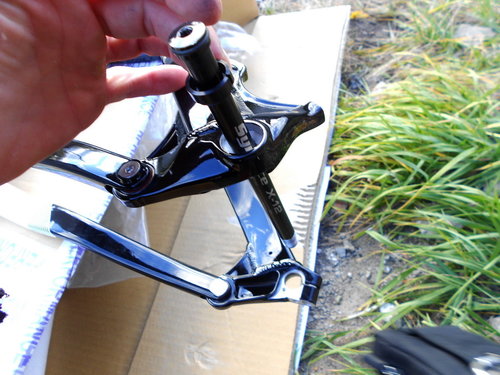

Крепление заднего колеса новой осью Syntace 157 x 12   с кучей уплотнительных резинок, кстати, дабы грязька не опадала.

Втулка ложится на "полочки" тем самым уже попадает в нужную позицию, остается лишь вставить сквозную ось и стянуть намертво всю конструкцию. Очень удобно.

Предыдущая версия, со 150 втулками  доставляла массу хлопот, нужно было держать колесо рукой и ловить отверстия в раме\втулке, чтобы все собрать.


Отверстие левого дропаута коническое, ось так же сама центруется в нем, правый же дропаут зажимной.

Синтэйс вкручивается не в тело рамы, а в съемную гайку(нет на фото). Последнюю, как раз удерживает болт, что крепит и петух , так называемый держатель заднего переключателя.

От себя: слишком наворотили. Был Maxle с рычажком, тот просто вкручивался в тушку дропаута и проблем не было.


А тут начинается самое интересное.

Петух этот из стали. Однако, функцию он все ту же несет - сохраняет раму и переключатель целыми во время падений и встреч с препятствиями.

Как так, спросите вы? И да, он не ломается. А срезается полый винт, его удерживающий, изготовленный из алюминия и имеющий запрограммированную на срез проточку.

Вечный петух, ломающийся винт.

Добавим еще щепотку  интересностей. За винтом ходить с повисшим на цепи задним переключателем вовсе не нужно.

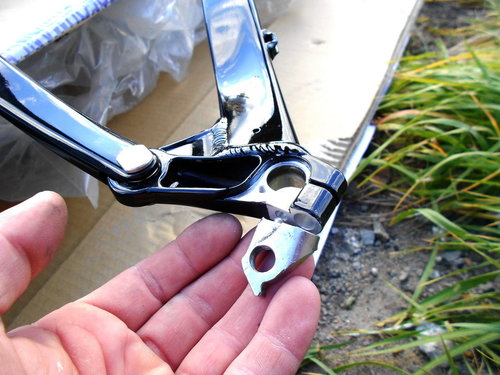

Стоит лишь нагнуться, как за грибом в лесу, и вот он, запасной винт вкручен у кареточного узла. Придумали же.


На фото он выкручен немного, чтобы заметнее было. На первый взгляд,  можно подумать, что это слив конденсата :biggrin:

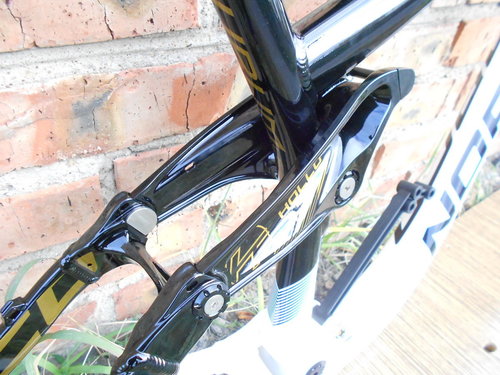

Если честно,  на перьях завязан весь рассказ. Они крутые.  Ну, или подвеска в целом.

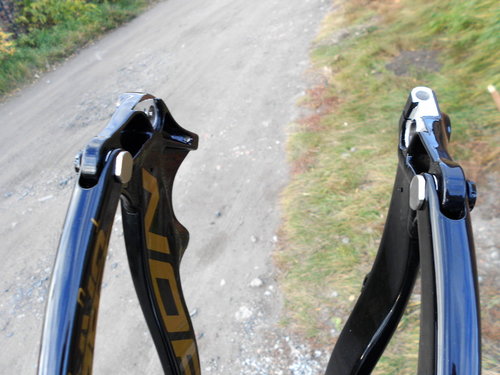

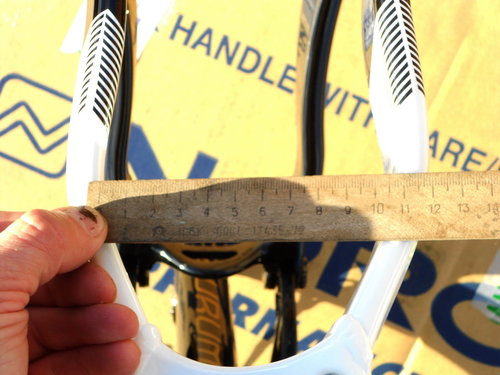

Вот грязевые зазоры, сколько в миллиметрах ширина покрышки  2.5 ??  А между перьями этом месте 110 мм.!

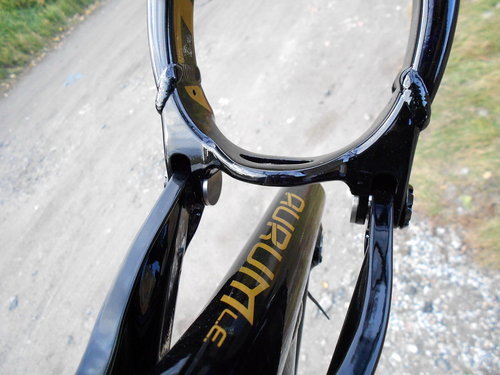

За что я люблю Норку, так это за  утонченность в деталях. В этой раме убрали почти все косынки, фрезерованные и кованные элементы,

коими были нагромождены предшествующие рамы. Только батированные хитро выгнутые  трубы, только лайт.

18.thumb.jpg.0d69ba86f3a91535dec6c028f947af3d.jpg17.thumb.jpg.4480981c552ec42d45a025c33c3aabeb.jpg



Торсионная жесткость все на том же высоком уровне. А все потому, что в каждом вращающимся узле огромный пром подшипник,  а не втулка скольжения,

и сочленения выполнены в виде вилок, а не стыком внахлест, как у многих не будем называть...

А еще нижние перья ассиметричны, но этим уже никого ведь не удивить.

16.thumb.jpg.a7790a84b276786ea0f4fc4321b71630.jpg12.thumb.jpg.0153be3f675e4ab3b45364187059804b.jpg

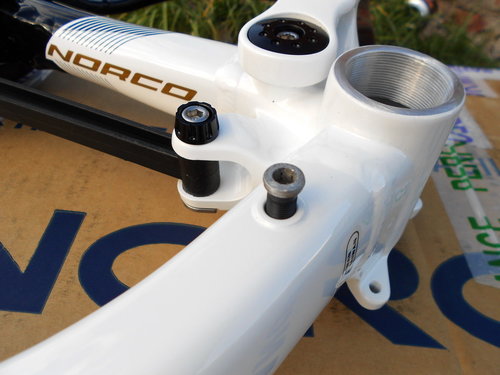

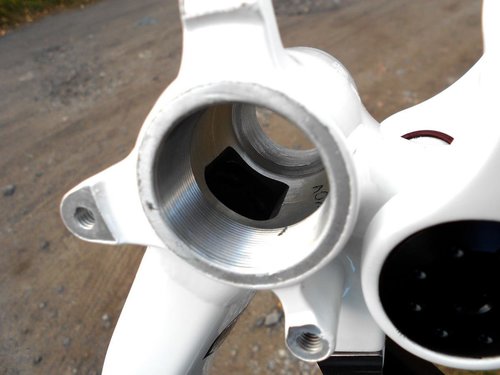

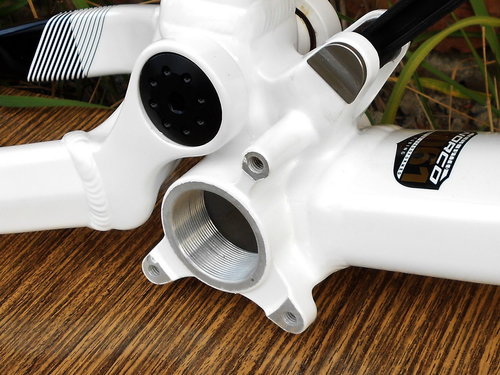

 Рулевой и кареточный стаканы так же великолепны. По краям прошлись фрезой. Как и по всем соединительным местам рамы - тормоз, крепления цепегасителя, упор колесной втулки

А это значит, что ваша каретка с внешними подшипниками встанет ровно и будет долго жить, колодки не будут шоркать  в точно отстроенном тормозе, а цепь будет летать строго между рамками гасителя.

Рулевой - таперный, конический если по-нашему. Толстый, с виду норм.  Кареточный - вообще произведение искусства. Где-то есть заметка, что он все же фрезерованный одним кусом, вместе с нижним креплением амортизатора. Потому, как в месте резьбы он толще, посередине утончается, не сплошной трубой сделан.  И не видно сварки ушей к нему.



Овальная выпуклость с двумя отверстиями, это крепеж отбойника для двухкоронных вилок. Ранее, чтобы ноги вилок  при падениях и резких поворотах руля не вминали раму с боков, на них надевались резиновые кольца. Здесь немного пересмотрели  конструкцию. но суть осталась та же.  Отбойники, как и многие элементы при фотосъемке , еще лежали отдельно в коробочке.




А вы заметили как выполнены крепежные элементы шарниров?  В частности, вот болт, уже и болтом то его трудно обозвать, что лежит на рулевом.

Он, как и остальные, теперь точно не участвуют во вращении узла. Головка садится вровень и очень монолитно смотрится.

Кто сам обслуживает амортизатор или хотя бы снимает его, знает, чтобы его извлечь,. добраться до винта с другой стороны, нужно снимать правый шатун со звездами.

Здесь "Норкоманы" потрудились, рассчитав сдвиг крепежного винта впритирочку до звезды и не надо разбирать пол велосипеда.



Как уже упомянул, ничего лишнего не осталось. Все просто и делается на коленке. с одним шестигранным ключом на 5ть )))

Проводка гидролиний и тросов полностью внешняя. Снял, поставил - легко.

Лакокрасочное покрытие выполнено на высшем уровне, никаких изъянов. непрокрасов и прочего, чем могут "похвастаться" современные рамы.

Единственное, что огорчило - это отсутствие крепления для бутылочки и насоса. :biggrin:



Основные, полные фото дополню позже. , А хотя надо ли? Тема же про изюминки.

Изменено пользователем NF
Ссылка на комментарий
Поделиться на другие сайты

Лет пять ей? )

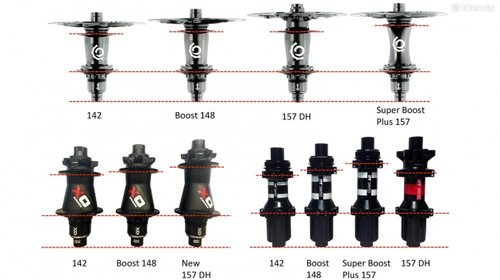

сейчас кстате 12*157 снова в деле (вне ДХ) супербуст называется

superboost-examples-1517873944325-1a24kd

Изменено пользователем FAZer
Ссылка на комментарий
Поделиться на другие сайты

Отдельное слово ушам под цепегаситель. На данной раме они правильные, мясные.

Суть в том, что когда  цепегаситель разрабатывая как механизм устанавливаемый вместо переднего переключателя, его роль была та же - направлять цепь на переднюю звезду. Добавили ролик снизу. чтобы цепь не провисала и была более натянутой. И все было хорошо. Целостность звезды обеспечивал рокринг. Защитное кольцо, устанавливаемое вместо 3 звезды системы и принимающее все нижние удары на себя.

Однако у хороших катальцев, уши паука правого шатуна вскоре трескались или ломались. И решено было ударопоглощающий элемент перенести на раму. А точнее на банан(изогнутую пластину) цепегасителя. Сначала банан крепился на каретку вместо одного проставочного кольца. Затем, все перенесли на непосредственно раму, дополнительно изготовив крепежные места.

Таким образом рокринг стал башем , ужался в четверть, т.к теперь не вращается с шатуном и нужна только лишь его нижняя часть. И осел на раме.

В ранних годах рамные  уши были жиденькие, вот теперь вы понимаете, почему я хвалю имеющуюся конструкцию.

Агрессивное катание, подразумевает получение по всей строгости нижней частью, о камни и грани при недолете, пробивке подвески до земли и прочее.

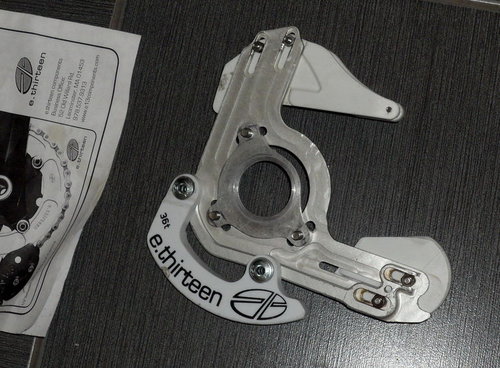

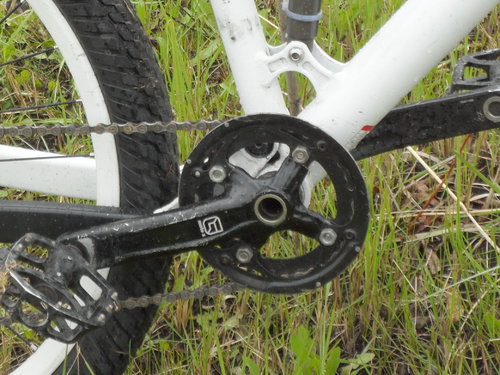

Ниже примеры баша, на банане гасителя и рокринга, на пауке педальной системы.
