Рамы!

[DeCru]

(вылет\(вылет + база))*100

ты нас запутал :)

сорян, вылет там, ахах, ночью писал прост :lol:

главное Юра всеравно понял :)



З.Ы. Юра к тому же даже правильнее посчитал, лал, я когда считал, то строчку trail не заметил, в итоге через прямоугольный треугольник расчитывал вылет колеса, но при этом забыл офсет вилки отнять :lol:

так что по факту да, рамы еще более дерганные получаются :lol:

Изменено 18 апреля, 2017 пользователем DeCru

[Серьга]

Всё равно, давай картинку по буквам расписывай!

[DeCru]

яяяяяяяя предлагаю посчитать фазеру сарму :lol:

у него там всехорошо должно быть)

а потом он расскажет насколько плохо все это рулится)

[FAZer]

Вот выздоровлю - проверю как рулится, а потом уже подгонять цыфры!

[Andy_White]

Всё равно, давай картинку по буквам расписывай!

В школе дали)



так что по факту да, рамы еще более дерганные получаются :lol:

Вопрос, а во всей этой физике с формулами разве не учитывается вес болида с колёсами? Ну, т.е. рама будет одинаково дёргаться что у спортбайка (та же Honda 1000 м³) весом в 180 кг что у велосипеда (та же Madone) весом в 8,5 кг?













[DeCru]

Вот выздоровлю - проверю как рулится, а потом уже подгонять цыфры!



дык ты пока болеешь, мог бы с рулетонькой побегать вокруг вела :lol:

[Andy_White]

Вот выздоровлю - проверю как рулится, а потом уже подгонять цыфры!



Паачиму ни наоборот? Вывести сейчас теорию на цифрах, а потом на практике проверять как будет рулиться?









[DeCru]

Вопрос, а во всей этой физике с формулами разве не учитывается вес болида с колёсами? Ну, т.е. рама будет одинаково дёргаться что у спортбайка (та же Honda 1000 м³) весом в 180 кг что у велосипеда (та же Madone) весом в 8,5 кг?



масса роляет, она создает центробежную силу в повороте, которую придется компенсировать, но основное дело в колесах же, там гироскопы :)

ты сначала их отклоняешь, а затем уже в повороте пытаешься уравновесить все остальное.

поставил тяжелые колеса, и уже сложнее поворачивать, потому что гироскопический эффект больше.

формула то сделана для сферического и одинакового в вакууме.

а вес колес тут уж кто как накопил на магниевые диски :lol:



З.Ы. для тех кто рулить умеет, вес и длинная* база вообще не показатель

Изменено 18 апреля, 2017 пользователем DeCru

[FAZer]

7,11 вышло у меня

трейл 88

база 1156

[DeCru]

7,11 вышло у меня

трейл 88

база 1156



ну и как, сильно плохо рулится? :lol:

[Andy_White]

M size: wheelbase=1087.06mm headtube angle=72.0° drop=65 => K=5.64

M size: wheelbase=1087.06mm headtube angle=72.0° rake=45 => K=3.97



Для расчёта коэффициента устойчивости моего байка какую цифру нужно брать drop или rake?



И да, сложная для моего понимания геометрия вся эта(





З.Ы. для тех кто рулить умеет, вес и длинная* база вообще не показатель

З.Ы. Поеду вечерком учиться рулить на лыжероллерку в Советский парк. Думаю кругов 20 для первого урока самообучения хватит))

[DeCru]

M size: wheelbase=1087.06mm headtube angle=72.0° drop=65 => K=5.64

M size: wheelbase=1087.06mm headtube angle=72.0° rake=45 => K=3.97



Для расчёта коэффициента устойчивости моего байка какую цифру нужно брать drop или rake?



И да, сложная для моего понимания геометрия вся эта(



drop = этож вроде вообще провис каретки ( он за центр тяжести на байке отвечает)

а rake = офсет вилки

он в расчетах нужен только если из геометрии не известен trail



для формулы нужны всего две циферки из картинки



там получается (66\(66+938))*100=6.57



а тот же rake на этой картинке равен 3,5 и по факту чем этот офсет меньше, тем больше будет вылет колеса, чем больше офсет, тем меньше вылет, ибо перпендикуляр от оси к земле будет сдвигаться относительно угла вилки

[anarresti]

Блин, я пока читал всю тему, тупил, везде читал "вылет" как "вынос". Думал, вот же ж блин, как так что для разных терминов (stem и trail) используется одно слово и как оно запутывает :)

[DeCru]

Блин, я пока читал всю тему, тупил, везде читал "вылет" как "вынос". Думал, вот же ж блин, как так что для разных терминов (stem и trail) используется одно слово и как оно запутывает :)



да это вообще боль)

еще пока объяснить пытаешься подробно, то совсем все в кучу начинается :lol:



а это за рулевой вынос



по факту канеш можно тугим управлением компенсировать дерганность велосипеда (что собственно и делают до сих пор в шоссе), но как показывает практика лучше сделать наоборот, и по этому пути давно пошли мотоциклы и сейчас туда же уходит мтб :)

потому что этот вариант работает в большинстве своем гораздо лучше.

Изменено 18 апреля, 2017 пользователем DeCru

[Andy_White]

а rake = офсет вилки

он в расчетах нужен только если из геометрии не известен trail



Это как раз тот случай)



для формулы нужны всего две циферки из картинки

Второй циферки не хватает, вот картинка:





Как считать К? (размер M CARBON 9R PRO).

Изменено 18 апреля, 2017 пользователем Andy_White

[Енотовод]

Откопал каталоги Forward 2012 и 2013 года в pdf, с геометрией всех рам, комплектациями и всем-всем-всем. Надо кому?

[DeCru]

Как считать К? (размер M CARBON 9R PRO).

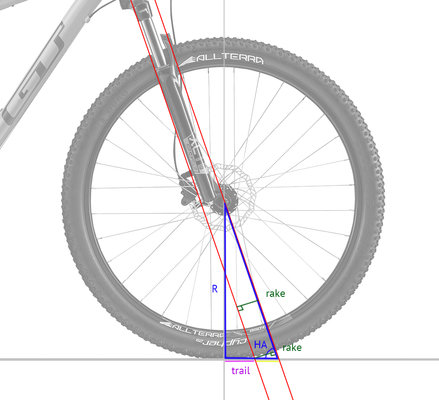

при помощи геометрии и перпендикулярных треугольников)



радиус колеса и угол рулевой, через них можно высчитать синий треугольник

катет, прилежащий углу, равен произведению второго катета (радиус колеса) на котангенс угла (угла рулевой), вроде так :lol:



потом нужно загуглить офсет вилки, через него построить еще один треугольник, найти его гипотенузу, которая равна отношению катета (как раз таки офсета, оно же rake) к синусу противолежащего угла, который мы давно уже знаем

затем отнять это значение гипотенузы от найденного катета синего треугольника :lol:



и уууспех :lol:



вроде не перепутал ничего



допустим покра 2.25, это 57x622 = (622+57+57) = 734\2 = 367 см

угол рулевой = 72

итого катет = 119.25

офсет\rake = 43

гипотенуза офсета = 45.21

вылет колеса получается равен (119.25 - 45.21) = 74.04

Ку = (74.04\(74.04+1085.99))*100 = 6.38



но тут опять не учитывается масса колеса, и вынос, центр тяжести, у найнеров каретка очень низко по сравнению допустим с 26 велосипедами, ноооо по факту я на похожего по гео каракорама втыкал вынос сороковку и 29 каточки поворачивали прямо оооочень хорошо.

Изменено 18 апреля, 2017 пользователем DeCru

[Дарт Вейдер]

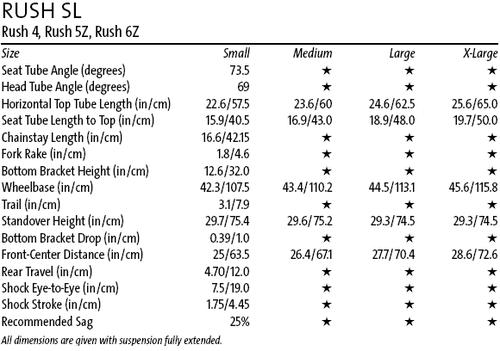

Александр (DeCru), интересн ваш анализ (и диагноз) рашевской рамы.

размер - M





[DeCru]

Александр (DeCru), интересно ваше мнение о рашевской раме.

размер - M



внезапно но мне нравится)

если энглсет на пару градусов воткнуть то вообще приятно будет)

вот от этих ребят например :)

http://www.workscomponents.co.uk/

но для меня скорее всего было бы коротковато)))

а для для поменьше ростом вай нот, и если вынос около 60 нормально бы зашел, то получился бы самой современной геометрии кантрийник, по типу как у скота сейчас :)



З.Ы. а ты кстати не пробовал в вилку 130-140, можно даже под 27.5)

ну чтобы по правильному было, типо спереди больше хода а сзади чуть меньше :)

Изменено 18 апреля, 2017 пользователем DeCru

[Дарт Вейдер]

З.Ы. а ты кстати не пробовал в вилку 130-140, можно даже под 27.5)

ну чтобы по правильному было, типо спереди больше хода а сзади чуть меньше :)

не пробовал, но желание есть.

сейчас реба на 115

[DeCru]

не пробовал, но желание есть.

сейчас реба на 115



попробуй марвела или минуту, они и жестче и веселей зайдуть)

впринципе я даже могу тебе свою вилку ненадолго отсыпать)

все равно под нее пока колес нет)



З.Ы. хотя на них цены сейчас мамамия)

недавно марвел про за 12 отдавали, сейчас уже 28 :lol:

[Andy_White]

уууспех :lol: Ку = 6.38

Большое спасибо!!!







[anarresti]

а это за рулевой вынос



по факту канеш можно тугим управлением компенсировать дерганность велосипеда (что собственно и делают до сих пор в шоссе), но как показывает практика лучше сделать наоборот, и по этому пути давно пошли мотоциклы и сейчас туда же уходит мтб :)

потому что этот вариант работает в большинстве своем гораздо лучше.



Короткий вынос => более чувствительный руль => шире руль для лучшего контроля => хуже аэродинамика.



Для МТБ может не так критично, но сейчас аэро-наше-все тенденция в шоссейных дисциплинах ;)

[DeCru]

Короткий вынос => более чувствительный руль => шире руль для лучшего контроля => хуже аэродинамика.



Для МТБ может не так критично, но сейчас аэро-наше-все тенденция в шоссейных дисциплинах ;)



с коротким выносом широкий руль не обязательно же)

[Дарт Вейдер]

попробуй марвела или минуту, они и жестче и веселей зайдуть)

впринципе я даже могу тебе свою вилку ненадолго отсыпать)

все равно под нее пока колес нет)

благодарю за предложение.



вообще, план был такой- как реба устанет, возьму ходов побольше ~130

но реба живуча, или я аккуратен)
