Рамы!

[FAZer]

Люминевая кило сто это зачёт :) сильно флексит инетересно?

Изменено 7 апреля, 2017 пользователем FAZer

[mardos]

кадеил каад вроде тож килосто весит в эм размере. жэлэзно жоско и легко! так что нормальный вес.

Изменено 7 апреля, 2017 пользователем mardos

[anarresti]

Выбираю шоссер, геометрия вот http://www.bianchiusa.com/bikes/road/coast-to-coast/via-nirone-7-tiagra/ Мой рост 183см. Как я понял выбор шоссейной рамы осуществляется по 2м параметрам, 1 - етт, 2 - расстояние от центра каретки до подседельного зажима. В общем, рама какого размера мне подойдет? И еще, проканает ли взять раму с меньшим етт, но поставить более длинный вынос или же с большим етт, но с меньшим выносом?



В общем, всю зиму читал и разбирался в геометрии дорожных велосипедов. Понял, что просто смотреть глазами на диаграммы геометрии мало помогает. В итоге взял и зафигачил себе БД геометрии основных производителей дорожных велосипедов (Трек, Канондейл, Аргон 18, Сервело, Вильер, Бьянки, Мерида, Скотт, Ридли — все там есть ;))



Понял, что размер вообще мало чего значит. На диаграмме выделил свой велосипед и все велосипеды 56 размера:





Видно, что (а) геометрия моего Фуджи на самом деле где-то посередине между "типичными" 54 и 56. (б) У некоторых производителей такой 56 как у других 58 %)



В итоге нужно таки пробовать и более детально смотреть на геометрию, а не просто на "размер 56".



У слоутвитч есть аналогичная БД для ТТ-байков http://www.slowtwitch.com/stackreach/ У меня для шоссейных :P На слоутвитч еще же и написано по поводу stack/reach и как оно влияет на настройку руля ;) http://www.slowtwitch.com/Bike_Fit/Choosing_a_Tri_Bike_via_Stack_and_Reach/The_Stacktennial_3432.html



ориентируйся на 57-59. можно ещё обмериться http://www.competiti...ALCULATOR_INTRO выносом тоже можно играть туда сюда пару см, правда с влиянием на управляемость.



В ближайшие дни постараюсь еще отрисовать на чарте какие велосипеды на этой диаграмме попадают в мерялку с компентитивсайклист под мои мерки.

[Andy_White]

В ближайшие дни постараюсь еще отрисовать на чарте какие велосипеды на этой диаграмме попадают в мерялку с компентитивсайклист под мои мерки.



Если есть доступная инфа, можно высоту стакана указать по каждому производителю по 56 размеру?

[DeCru]

и угол подседельной трубы :)



З.Ы и высоту каретки, и высоту вилки в стоке) это раз уж пошел разговор за высоту рулевого стакана :lol:



З.З.Ы. а в мтб такая байда

Изменено 14 апреля, 2017 пользователем DeCru

[Andy_White]

a) 6-11;



B) 2-15;









[Серьга]

В итоге нужно таки пробовать и более детально смотреть на геометрию, а не просто на "размер 56".

Ну ты прям Америку открыл.

Конечно же параметр ЕТТ очень и очень важен.

Диаграмма клевая. Не математик (физик), такого бы не догадался сбацать.

Изменено 14 апреля, 2017 пользователем Серьга

[DeCru]

B) 2-15;



номинация короткий кокпит года? :lol:

[Andy_White]

номинация короткий кокпит года? :lol:

Или самый длинный стакан года?:D







[sm1t]

номинация короткий кокпит года? :lol:

Или самый длинный стакан года?:D









надо брать :)

[anarresti]

Если есть доступная инфа, можно высоту стакана указать по каждому производителю по 56 размеру?



"Стакан" это head tube? Что значит "указать"? Добавить еще одно измерение в диаграмму? Можно конечно попробовать цветовым кодированием задать, но я не вижу особого смысла. Высота head tube сама по себе определяет только вместе с углом head tube. Stack уже все это учитывает.





В итоге нужно таки пробовать и более детально смотреть на геометрию, а не просто на "размер 56".

Ну ты прям Америку открыл.

Конечно же параметр ЕТТ очень и очень важен.

Диаграмма клевая. Не математик (физик), такого бы не догадался сбацать.



Собственно я же думал над этим всем. Диаграмма это просто субпродукт.



Практически любой отдельный параметр рамы сам по себе не является определяющим геометрию и фит. У меня два вопроса, грубо говоря:



1. Я могу измерить руки-ноги и условно померять гибкость. Я не знаю чего я хочу. С каких велосипедов мне начать смотреть?

2. У меня есть велосипед и я знаю чего я хочу. Дай мне список велосипедов, подходящих мне.



Первый вопрос, это грубо говоря, взять мерялку с компентитвсайклист и прикинуть какие рамы по ETT/stack/reach могут подойти.



По второму вопросу подбор разбивается на две части:

- Настройка позиции седла. Если у велосипеда не проприетарный подседел, то седло вполне настраивается в больших диапазонах.

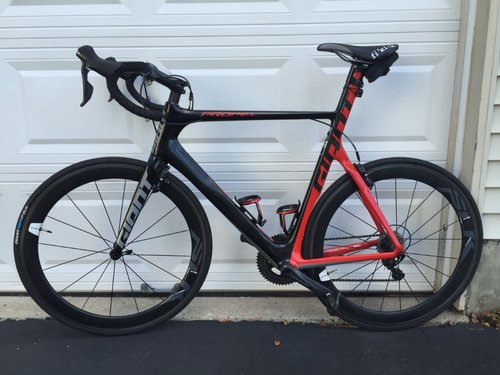

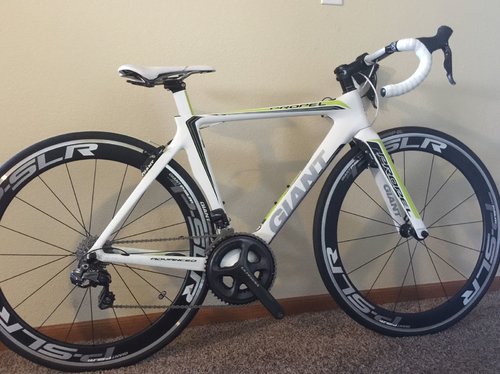

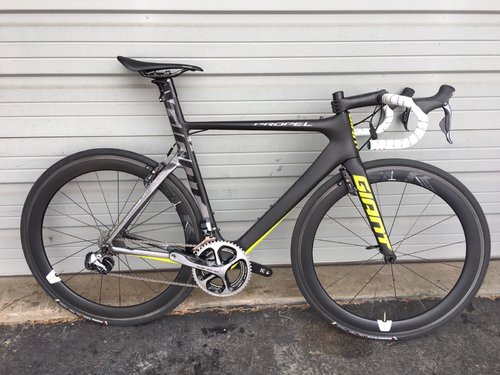

- Настройка позиции руля. И вот здесь вариантов на самом деле не так много. Как раз об этом я приводил статью. Если оставаться в "эстетически приемлимых" рамках, то это 10-25мм проставок, это вынос 100-120мм, это вынос с 0..-11 градусов. Т.е. если мы не ограничиваем себя этими рамками, и кадавры типа приложенных картинок (черно-оранжевый и белый) не мозолят вам глаза, то как бы все ок, вариантов подстройки высоты хватает. Но если таки хочется вложится в "эстетически приемлимые" рамки (как например черный), то параметры stack+reach становятся критичными.



Собственно тогда второй вопрос трансформируется в:

зная геометрию текущего фита (stack+reach велосипеда, угол head tube, высоту head tube, высоту шайбы поверх head tube, количество и высоту проставок, длину выноса и его угол), можно найти раму и параметры выноса, которые дадут такие же координаты руля относительно каретки.



P.S. Все картинки - просто результат поиска на ебее по "Giant Propel".



P.P.S. Наскольку понимаю, вариантов угла head tube для дорожных велосипедов не так много как у МТБ. На память, для размера 56 у большинства производителей этот угол в районе 73 градусов. В плане угла seat tube если смотрим шоссейные (не-ТТ), то там тоже где-то в районе 72-73. Дойду до дома, сгенерирую диаграмму для head tube angle/reach и seat tube angle/reach, посмотрю если будет что-нибудь интересное. Для шоссейных определяющее будет отношение stack к reach. "Низко и длинно" - гоночный/аэро, "высоко и коротко" - эндуранс.

Изменено 14 апреля, 2017 пользователем anarresti

[Andy_White]

"Стакан" это head tube?

Да.



Можно конечно попробовать цветовым кодированием задать, но я не вижу особого смысла.

Если уже есть консолидированная инфа в файле и это не займёт много времени, то смысл будет в большей информативности и цветовом разнообразии графика:)



Высота head tube сама по себе определяет только вместе с углом head tube.



Тем более, что:

для размера 56 у большинства производителей этот угол в районе 73 градусов.

Вот и хотелось бы увидеть графический разброс (вариативность) высоты head tube при других равных (угол+/-73º, размер 56/L)

[DeCru]

дык у вас есть же stack, по нему плюсминус но будет понятна высота рулевого стакана

Изменено 15 апреля, 2017 пользователем DeCru

[Andy_White]

дык у вас есть же stack, по нему плюсминус но будет понятна высота рулевого стакана

Понятно-то понятно, но лучше когда наглядно)

Сухие цифры в пределах 12-15 см. А вот, например, на приведенном Вами графике выше сразу видно у кого длиннее(25)).

При готовой БД с нужными цифрами, быстрым и несложным процессом генерации второго графика можно ведь добавить еще больше красивых разноцветных точечек обозначающих высоту стакана.

Изменено 15 апреля, 2017 пользователем Andy_White

[U-man]

Млин, вот шли бы уже в "рамы" со своими исследованиямм, а то зайдёт человек с вопросом в какую сторону педаль выкручивать или как в универсальном вело-насосе шредер на престу "переключить", почитает ваши вирши, испугается и уйдёт)))

[FAZer]

Папозже утащу в рамы

[anarresti]

дык у вас есть же stack, по нему плюсминус но будет понятна высота рулевого стакана

Понятно-то понятно, но лучше когда наглядно)



Чуда не произошло.



Цвет: относительная высота head tube. Серые точки: нет данных (к примеру у Argon 18 это три высоты).





Как и было обговорено, что head tube включена в stack, что собственно и видно на картинке.



В плане угол подседла / reach.

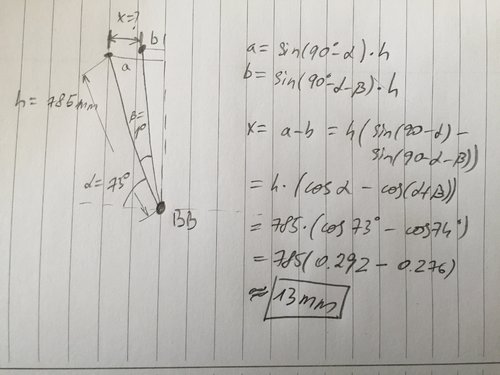

Я вообще не понял что из этого можно вытащить. У всех производителей большинство моделей между 73 и 74 градусами. Разница в 1 градус дает разницу setback примерно 2% от высоты седла, или 13 мм при моей высоте седла, что легко решается поседлом (если подседел не проприетарный) и положением седла. В итоге угол поседла играет роль только если рама допускает только проприетарный подседел (примеры почти все аэро-байки: Cervelo S, Felt AR, Specialized Venge, etc) либо используют "интегрированный" подседел (старшие версии Giant TCR, Trek Emonda).



В общем, если хотите сравнивать геометрию дорожных велосипедов, то stack и reach ваше все.

[DeCru]

самое интересное что в мтб все больше и больше начинают применять углы подседельной которые ближе к разделочным байкам, а ведь там около 80 :)

и это все дело реально очень хорошо работает в горку, дык вот в шоссе почти всегда лютые градиенты в горку, но странно почему никто не пробует угол подседельной хотя бы 75 или 76, почему олдскул то такой?

сдвиг седла вперед кстати помогает в апхил, но ведь и с радикальным углом подседельной можно сдвигать седло вперед, чтобы потом стены штурмовать)

[sss]

а расскажите, на что влияет угол подсидельной трубы?

[DeCru]

а расскажите, на что влияет угол подсидельной трубы?



положение центра тяжести сидя на седле и вектор приложения усилия к педалям при крутилове в горку.

для кк нормальная тема делать вот так





ну а некоторые производители делают умнее и выставляют подседельную трубу сразу с углом 78 вместо 74, но их единицы, и мы снова возвращаемся к тому что геометрия мтб в лютой заднице как раз изза наследия шоссейных рам :)

[Sugar_ser]

для кк нормальная тема делать вот так





Ну это пожалуй исключительный случай. Маленькая девочка на большой раме.

[sss]

для кк нормальная тема делать вот так

У меня примерно так же, иначе неудобно

[DeCru]

Ну это пожалуй исключительный случай. Маленькая девочка на большой раме.



да у многих также, мне допустим стало легче когда я седло задвинул максимально вперед.

многим бедра мешают и задевают седло, у меня нет такой траблы.

плюс гораздо меньше приходится напрягать руки, и в этом тоже есть плюс.

[anarresti]

По МТБ не скажу, а для шоссейных/ТТ угол подседельной трубы будет определять насколько низко ты сможешь сделать фронт при фиксированной гибкости/позиции. Я так понимаю для шоссейных UCI задает рамки, в которые нужно вписаться трубами и там особо за 73-74 не выйдешь. Для триатлона типично используют в районе 80, дает возможность "повернуть" посадку в более аэродинамическую:



Изменено 16 апреля, 2017 пользователем anarresti

[DeCru]

это если в аеро пытаться, а вот если не пытаться в аэро а тупо сидеть чуть впереди то на подъем разница будет лучше.

да господи всегда можно угареть, взять подъем с градиентом от 6 и выше, вкатить его с седлом сдвинутым максимально назад, а затем максимально вперед.

во втором варианте и руки меньше устанут и ехаться веселее будет.



З.Ы. для тех кто катает по фану а не гонки по правилам uci, это должно быть интересно

http://fitwerx.com/science-and-steep-seat-angles/

Изменено 16 апреля, 2017 пользователем DeCru
